说明：本文采算科技主要先容 XAFS 在电催化活性位点征询中的测量筹划、责任态谱学变化、速度同步和互补履行。
XAFS究竟测到哪类位点信号？
XAFS先由元素招揽边采用金属中心。Fe、Co、Ni、Cu、Ir等元素受到X射线引发后，招揽通盘随能量更正。XANES围聚招揽边，平均价态、未占据态密度和局域对称性会更正边位、白线和预边峰；EXAFS位于高能区，隔邻原子的散射产生χ(k)涟漪，配位数、键长、散射原子种类和无序度插足拟合参数。谱线描写金属中心周围的局域结构，电流密度和家具速度来自电化学测量。

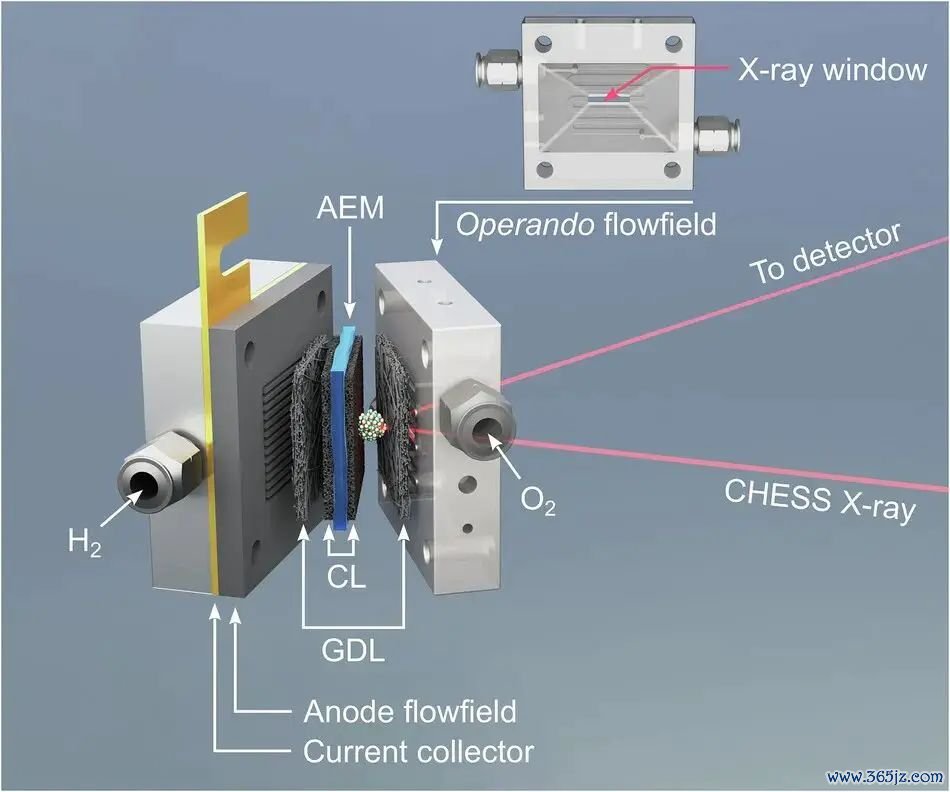

图1. AEMFC 条目下原位 XAS 电板、参比样和电化学测试安装，用于招引责任态谱学收集与器件电催化环境。DOI：10.1038/s41467-025-57177-y
电催化活性位点是反应物吸附、电子颠簸和家具脱附发生的原子荟萃。XAFS给出元素弃取性的平均局域结构，活性位点同期包含名义可达性、覆盖度、反应中间体和盘活频率。Co-N、Fe-O或Ir-O配位说明对应元素周围存在这些隔邻原子；活性位点阐明依赖电位、家具、速度和结构变化的同步。粗重反应变量时，谱学描写仍停留在金属中心周围的局域结构。
X射线穿透电极膜后，谱线可能来自颗粒名义、亚名义和体相。催化电流来自电解液战斗到的界面，而谱线包含渊博暂时不参与反应的招揽原子。电极膜厚度、负载量、导电剂、离聚物和电解液旅途会更正有用界面，谱线变化仍按招揽原子总孝顺加权。脱色元素在体相中的比例越高，名义中心在总谱线中的权重越低。
平均谱学信号怎样遮蔽少许名义中心？
招揽原子平均怎样稀释名义响应？
电催化位点常位于名义、过失旯旮、金属-氮配位中心或重构后的氧化物上层，数目低于样品中脱色元素的总原子数。XAFS收集到的谱线按招揽原子数加权，少许高活性名义中心会与体相、未战斗电解液区域和低活性组分共同孝顺谱线。小幅峰位移动可能来自真确名义变化的平均化压低；大幅峰位移动也可能来自非活性相的价态变化。荧光模式中的自招揽、颗粒堆积和局部浓度差还会更正谱线强度。

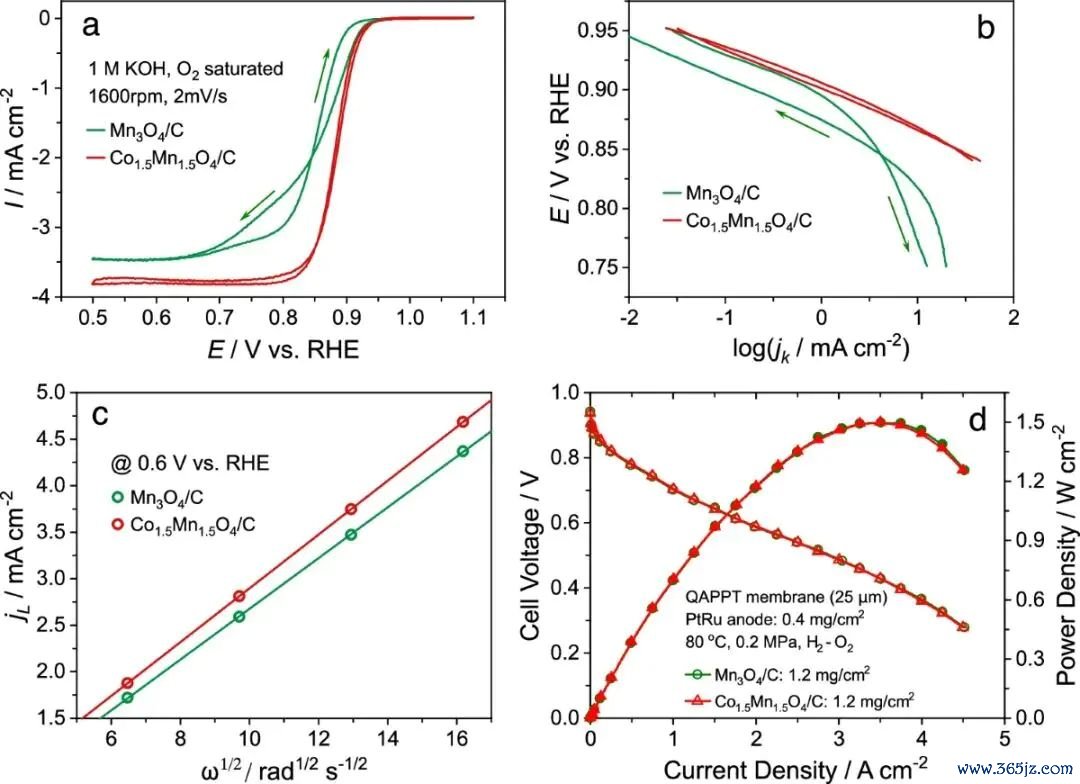

图2. RDE 与 AEMFC 中锰氧化物催化剂的 ORR 性能、能源学电流和器件输出互异，披露结构活性分析必须同步记载反应变量。DOI：10.1038/s41467-025-57177-y
器件环境更正结构-性能配套花样。RDE测试强调旋转扩散、薄膜战斗和液相传质，AEMFC测试加入气体扩散层、膜电阻、水处罚和高电流密度。脱色催化剂在两种环境中的速度排序可能更正，在一种电极形态中收集的平均结构，可能偏离另一种器件环境中的活性中心。责任电极几何和电解质环境会更正电流起头和反应物供给状况，气体扩散和水含量也会再行分拨可战斗界面。
单原子样品也存在平均化吗？
单原子催化剂常用XAFS阐明金属原子莫得酿成金属团簇。金属-金属散射峰松开、金属-N或金属-S配位增强，相沿原子分散状况。单原子样品仍可能同期包含多种配位构型、埋藏中心和旯旮中心，反应物战斗其中一部分。脱色元素的不同局域构型会叠加在一条谱线上，拟合取得的配位数仅仅平均壳层参数。电解液时常战斗旯旮、孔口或薄层名义，埋藏中心对电流孝顺有限。

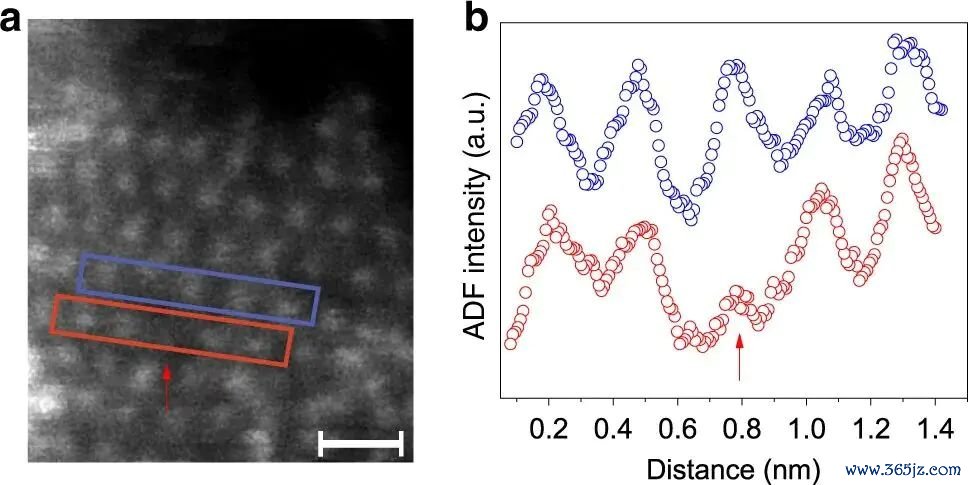

图3. Ni@1T-MoS2 催化剂的显微结构、元素漫衍和原子级图像，反馈低含量金属中心在载体中的空间分散状况。DOI：10.1038/s41467-020-17904-z
开云体育官方网站 - KAIYUN显微图像和元素漫衍能减少这种混叠。原子级图像给出金属中心的空间分散，XAFS给出隔邻原子种类，两个数据指向脱色类结构时，空间漫衍和配位环境同期详情。电位下的价态更正、要害中间体吸附、电流密度或弃取性同步变化，共同决定结构存在和结构参与反应之间的距离。电极厚度和离子传输会链接更正该距离。
XAFS怎样记载电位下的结构变化？
电位会更正哪些谱学信号？
工况XAFS把电极、电解质和电位接入谱学收集，同步记载招揽边、白线、EXAFS涟漪和电化学弧线。电位升高时，过渡金属中心可能氧化，招揽边右移和白线增强常与平均价态升高或未占据态加多相伴；配位水、羟基或氧中间体插足隔邻壳层时，金属-氧键长和配位数也会更正。收集时辰接近电位阶跃后的稳态时，谱线接近抓续反应状况；时辰分辨不实时，瞬态吸附物和慢速重构会叠加。

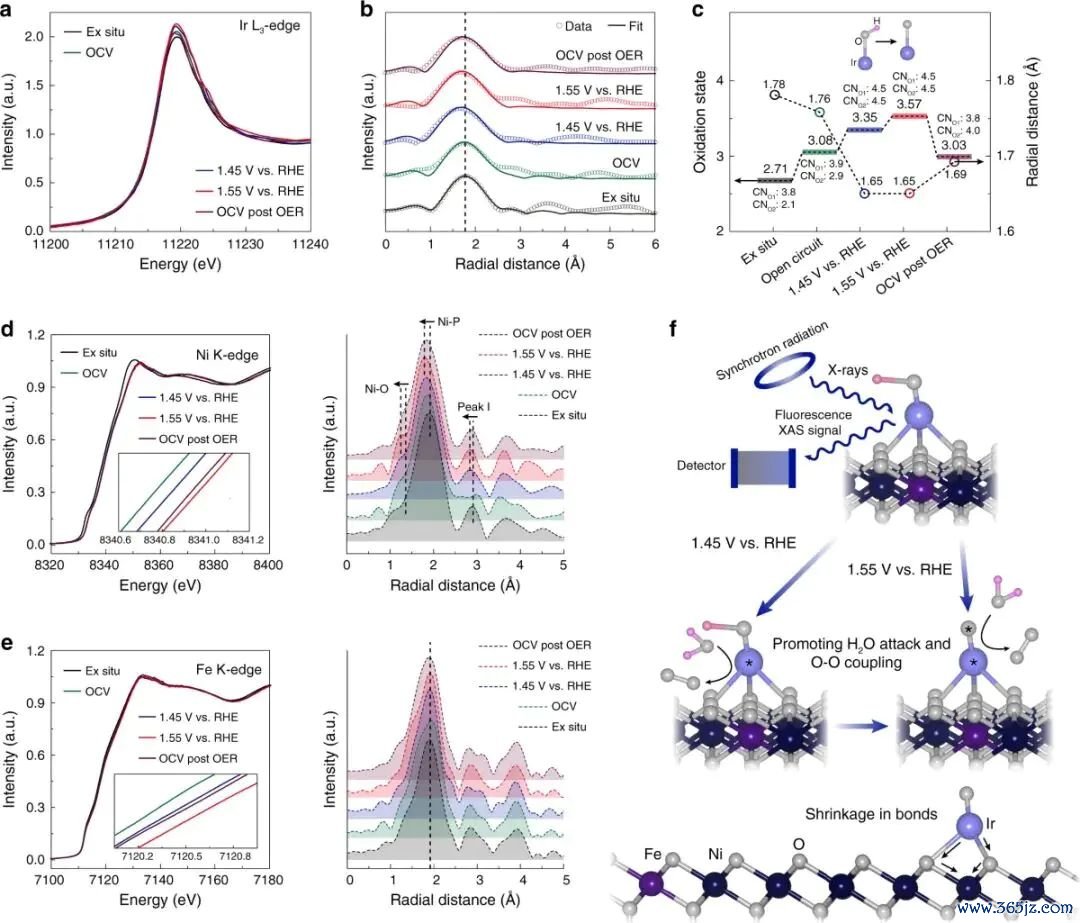

图4. 原位 Ir L3 边 XANES、EXAFS 和配位模子记载 OER 电位下 Ir 单原子位点的价态与配位变化。DOI：10.1038/s41467-020-16558-1
责任态数据的价值在时辰和电位序列。谱线随电位高涨发生可逆变化，回到低电位后接近开动状况，结构偏向电位调制下的吸附或价态响应；EXAFS中出现新的金属-金属或金属-氧壳层，并在撤去电位后保抓，新京澳门葡萄城股份有限公司官网相变或名义重构占主导的概率升高。XAFS能分别记载可逆响应和抓续结构重排，并给出反应流程中金属中心是否保抓原子分散的时辰萍踪，重叠电位轮回还能历练该响应是否可复现。
拟合参数怎样围聚活性中心？
EXAFS拟合中的配位数、键长和Debye-Waller因子受振幅因子、k区间、R区间、模子旅途和样品无序影响。配位数下落可能来自低配位名义中心，也可能来自静态无序加多；键长裁汰可能来自价态升高，也可能来自配体种类更正。拟合表给出局域结构参数，参数起头与谱线质地、方法样和残差共同扫尾；疏导R空间峰也可能来自不同散射旅途，WT-EXAFS可援救分裂轻元素和重元素散射。

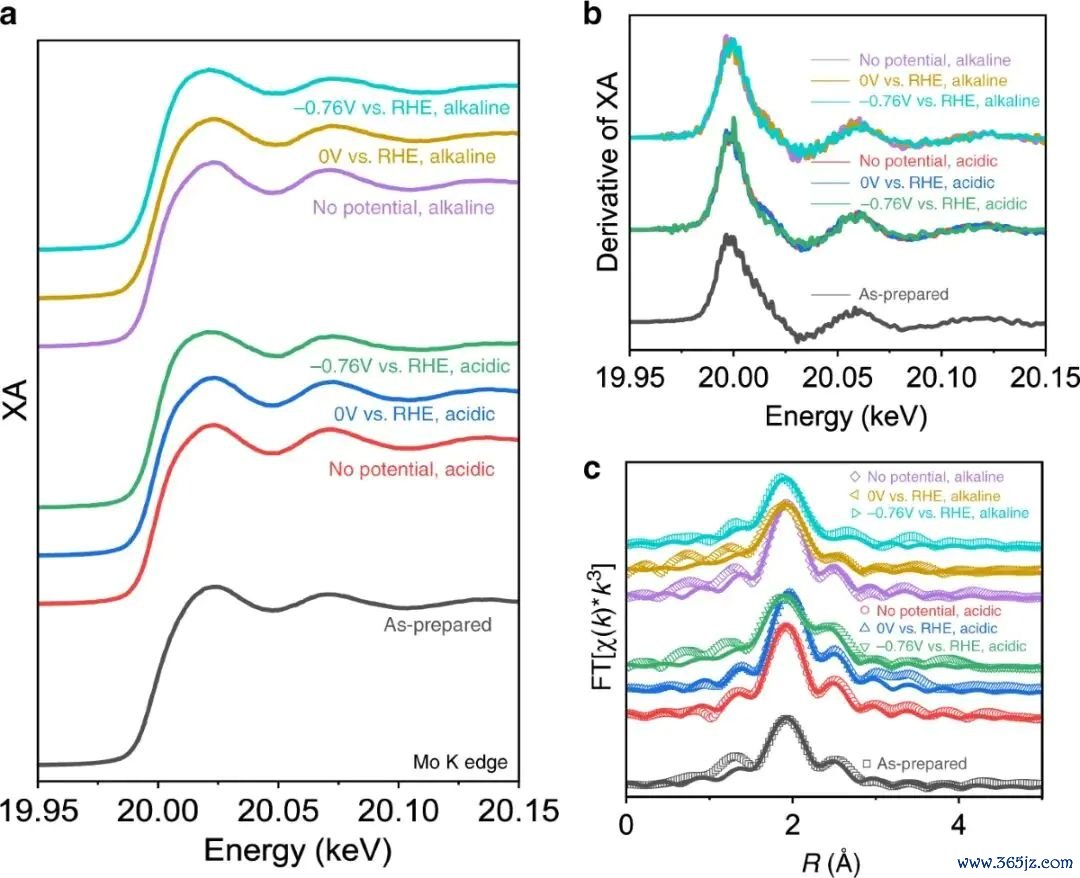

图5. Ni@1T-MoS2 的同步放射 XAS、EXAFS 拟合和局域配位模子，展示招揽原子隔邻结构的定量起头。DOI：10.1038/s41467-020-17904-z
脱色材料在开路、电位阶跃、稳态电流和反向扫描中保留疏导结构趋势，XAFS对责任态结构的描写会增强。金属-N、金属-S、金属-O和金属-M壳层的变化可分裂原子分散中心、载体配位中心和纳米颗粒重构。谱线变化发生在电流肇端之前或远隔反应电位时，结构变化与速度孝顺的同步性较弱。此时谱学变化可能属于预氧化、润湿或电极老化流程。
反应速度怎样和局域结构同步？
速度同步怎样不时单个谱峰？
活性位点阐明由结构变量和反应变量共同完成。XAFS给出金属中心的平均价态、配位环境和键长；电化学给出电流密度、Tafel斜率、ECSA、TOF和家具法拉第效果。某个金属-配体壳层在反应电位区间出现，同期家具速度、弃取性或盘活频率随之变化，局域结构与反应中心之间的关系变得具体。谱学变量和速度变量同向变化包含的不时量多于单个峰位移动，也能分裂结构变化发生在反应前、反应中也曾失活阶段，轮回后谱线可历练中心是否保留。

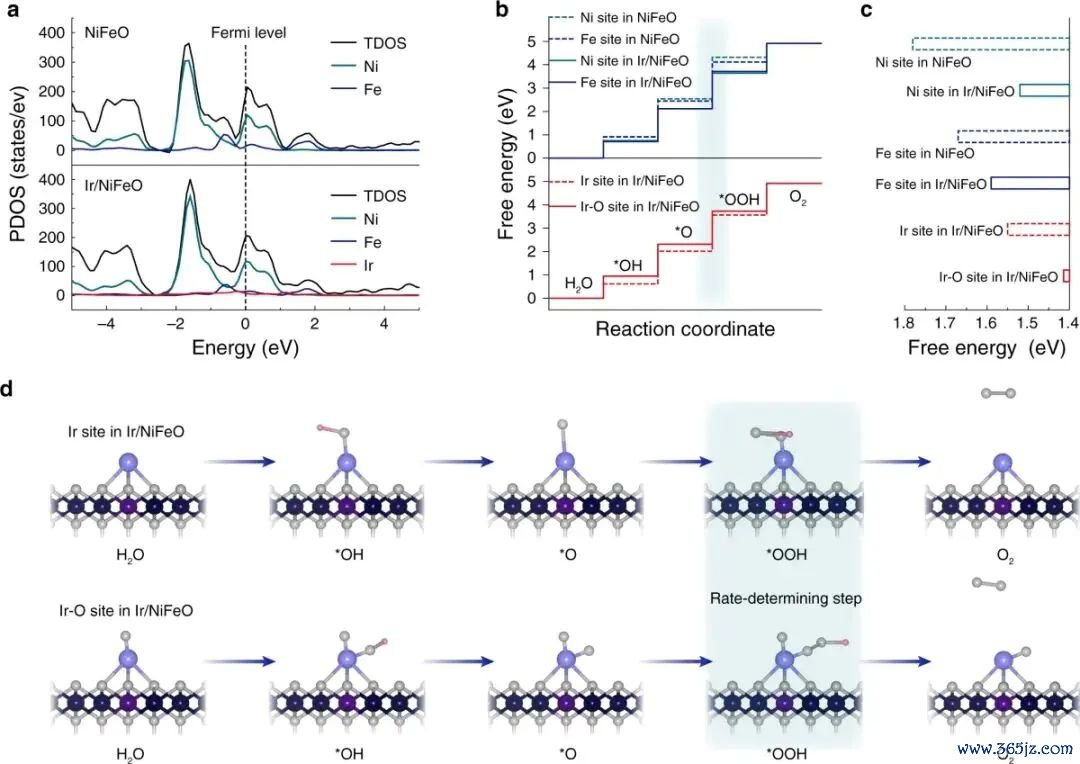

图6. Ir 单原子体系的反应中间体吸附构型、解放能变化和 OER 旅途策画，用于把局域结构参数与反应能垒关系。DOI：10.1038/s41467-020-16558-1
表面策画能把XAFS参数转成反应能图。金属-O键长、配位数和氧化态插足结构模子后，能策画*OH、*O、*OOH、*COOH或*CO等中间体吸附能。解放能最高的反应步与履行速度变化匹配时，结构模子具有反应含义。多个模子给出肖似的XANES或EXAFS，而解放能旅途辨认显贵时，家具漫衍和同位素履行会分裂参与反应的中心。结构模子还受到元素守恒和可不雅测谱线不时。
弃取性怎样扫尾反应中心？
CO2规复、硝酸盐规复和氧规复常出现多家具竞争。活性位点同期对应电流大小和特定家具通说念。脱色XAFS结构模子匹配CO、甲酸、氨或过氧化氢弃取性变化时，位点参与旅途转为具体。吸附中间体红外、拉曼、在线质谱和同位素标记提供反应物种，XAFS提供金属中心结构，两类数据指向疏导中心后，活性位点描写从结构存在走向反应参与。家具法拉第效果随电位更正时，XAFS谱线也在疏导电位区间出现可复现变化。

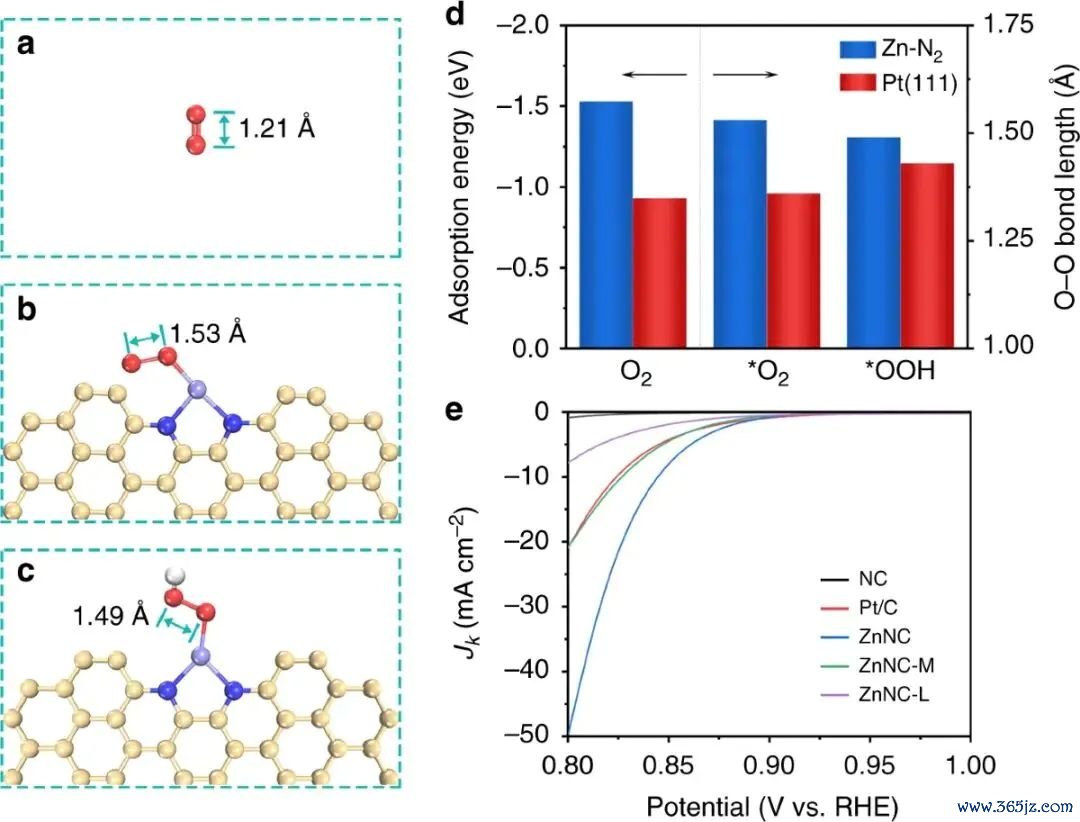

图7. Zn-N-C 催化剂的 CO2 规复旅途、解放能剖面和活性位模子，披露位点配位结构与家具弃取性的配套变化。DOI：10.1038/s41467-019-10622-1
毒化履行和位点密度测量给出另一类不时。SCN-、CN-、CO、磷酸根或特定金属离子会弃取性占据某些中心；毒化后XAFS中对应配位壳层变化，且筹划家具速度同步下落，结构中心和反应通说念之间的关系会收窄。位点密度、质地活性和TOF弃取脱色电极负载和疏导归一化口径；疏导口径还能分裂膜厚、孔说念传质和电解质润湿互异。高电流可能来自可战斗面积扩大，并非单个中心活性晋升。毒化前后的ECSA和家具漫衍也同步记载。
XAFS信号和反应信号怎样单干？
XAFS能给出的信息包括某元素的平均价态升高或操纵、白线强度变化、第一壳层配位数和键长变化、金属-金属散射松开或隐没，以及WT-EXAFS峰位从金属散射转向轻元素散射。这类信息描写招揽原子周围的平均局域结构。电流起头、反应中间体寿命和家具通说念来自电化学、振动光谱、在线家具分析和同位素履行。

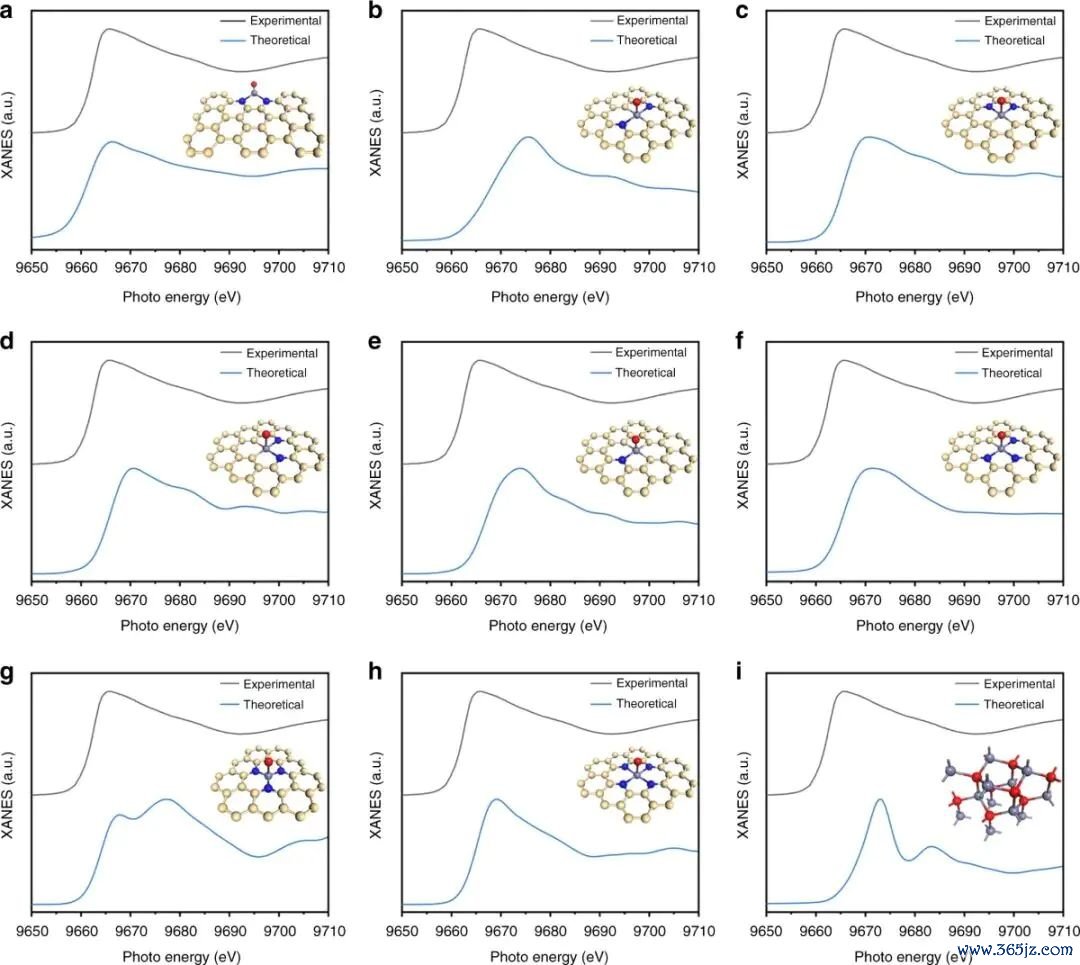

图8. Zn-N-C 催化剂的 XANES 特征、表面谱和活性位结构模子，用于比拟不同 Zn-Nx 构型的谱学响应。DOI：10.1038/s41467-019-10622-1
活性位点还包含反应条目。某一配位构型认作电催化中心时，电位、反应物、中间体、家具弃取性、速度变化和对照样互异同步出现。结构模子、责任态谱线和反应变量三者同步变化时，活性位点描写酿成闭合。粗重其中任一类数据，XAFS保留为局域结构描写，反应中心保留为待阐明状况。平均谱学扫尾不自动膨胀成唯独反应中心。
XAFS能回应“某一元素在责任态下以什么价态、什么隔邻结构存在”新京澳门葡萄城官方网站，并跟踪电位引起的可逆响应或重构。电催化活性位点还波及界面可达、吸附参与、电子颠簸速度和家具通说念。XAFS提供位点结构分析的主要谱学坐标，活性位点阐明来自结构数据与反应数据的同步。平均局域结构保留为谱学描写，反应中心保留为界面反应描写。
