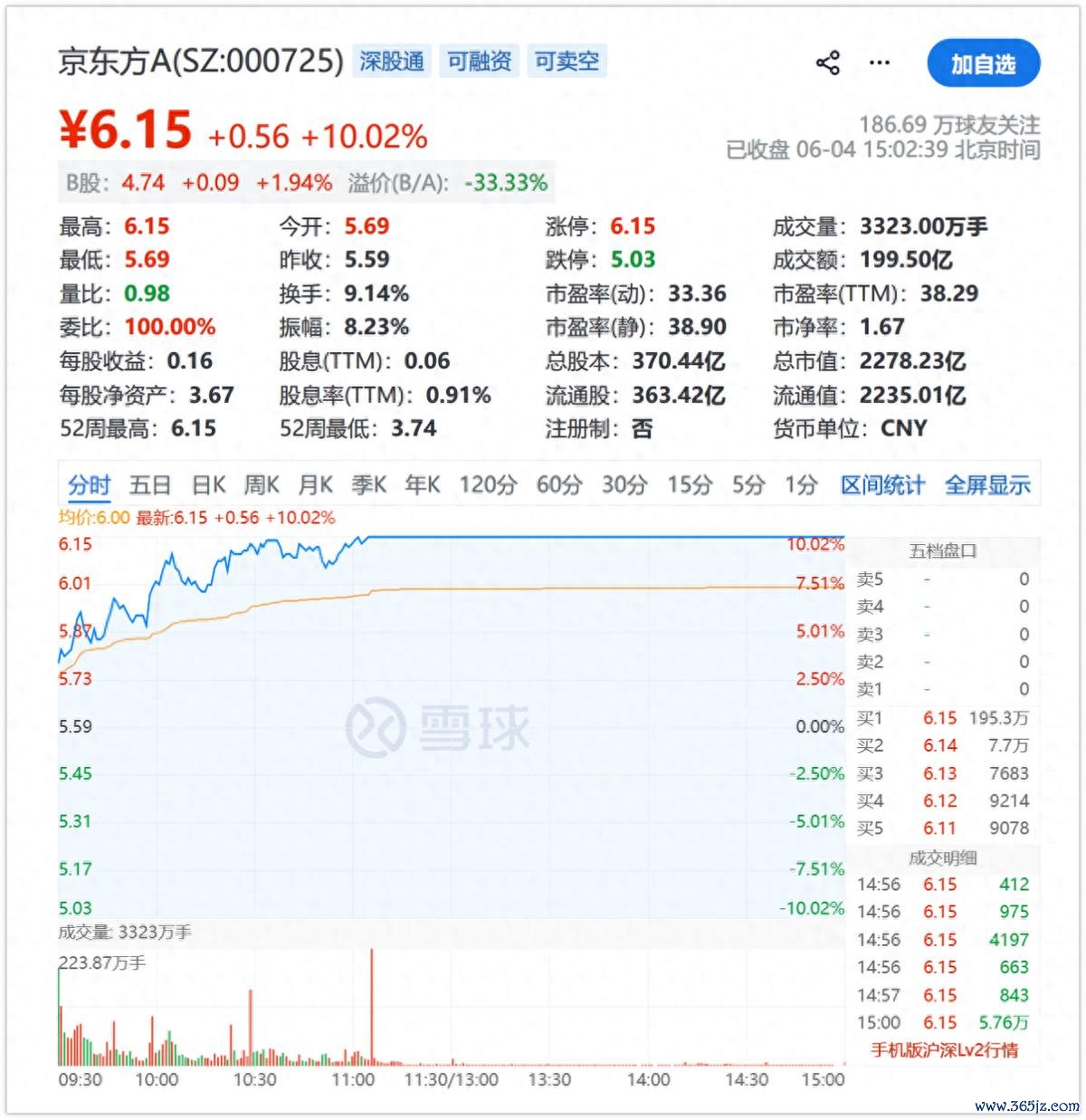

近日，“散户大本营”京东方一语气冲击涨停，激励阛阓高度温雅。京东方的大涨，源于和康宁签署互助备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域伸开深度互助，而这些恰正是现时AI领域联想力爆棚的目的。
其中，玻璃基板这个看法最为火热。这个看法带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。
前段期间，英特尔在NEPCON Japan上展示了最新的玻璃基板决策，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS锤真金不怕火线正在鼓舞，权谋将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学成立了合伙公司，罕见坐褥玻璃基板芯材料，目的2027年量产。
你很少有机会看到巨匠这三大来源封装玩家在疏导方朝上、如斯快速地布局。这也不是一个刚巧，而是玻璃基板很有可能匡助半导体产业措置一个要害问题——AI芯片的封装复杂度，正在面临有机基板这个复合材料体系的“容错领域”。
融会这少量，才气实在融会玻璃基板为什么在量产前登上公论风口，以及这个身份的更始，正在如何重新分派产业链的价值。
一、巨头回身，打破复合材料的天花板
为什么英特尔、台积电、三星同期选拔玻璃？因为它们皆在试图开脱一种镣铐。
现时主流的有机封装基板——尤其是ABF基板——本色上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜澄澈层在高温高压下压合而成。这套体系闇练、低价、可大鸿沟量产，是夙昔二十年CPU和GPU封装的主流选拔。
但复合材料有一个与生俱来的特征：它在宏不雅行为上结构相配规整，在微不雅行为上却相配不均匀。
这种不均匀性来自材料本人的特色，比如树脂会吸湿，吸湿后的局部彭胀所有与干燥区域不同。玻纤布有经纬目的性，平行目的和垂直目的的介电常数存在各异。而无机填料在树脂中的差异不成能作念到完全均匀，不同区域的填料密度存在波动。
若是整个材料的热彭胀所有皆不疏导，那么惟有它们地方的职责环境变了，导致温度随之编削，通盘模组的特色也就出现了变化。在芯片封装鸿沟较小时，它们的互连密度较低、信号速率不高，少量微不雅不均匀性尚且不错通过工艺余量来消化。惟过剩量奢华大，材料存在一些变量是不错被容忍的。
但AI芯片变得愈加“娇贵”，它出现了三个无法冷漠的变量。就像房间里一霎多出来一头大象，封装之变编削了最终的需求。
来源，封装面积变了。英特尔的玻璃基板决策封装面积达到78mm×77mm，接近6000浅薄毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅各异会被几何级放大。

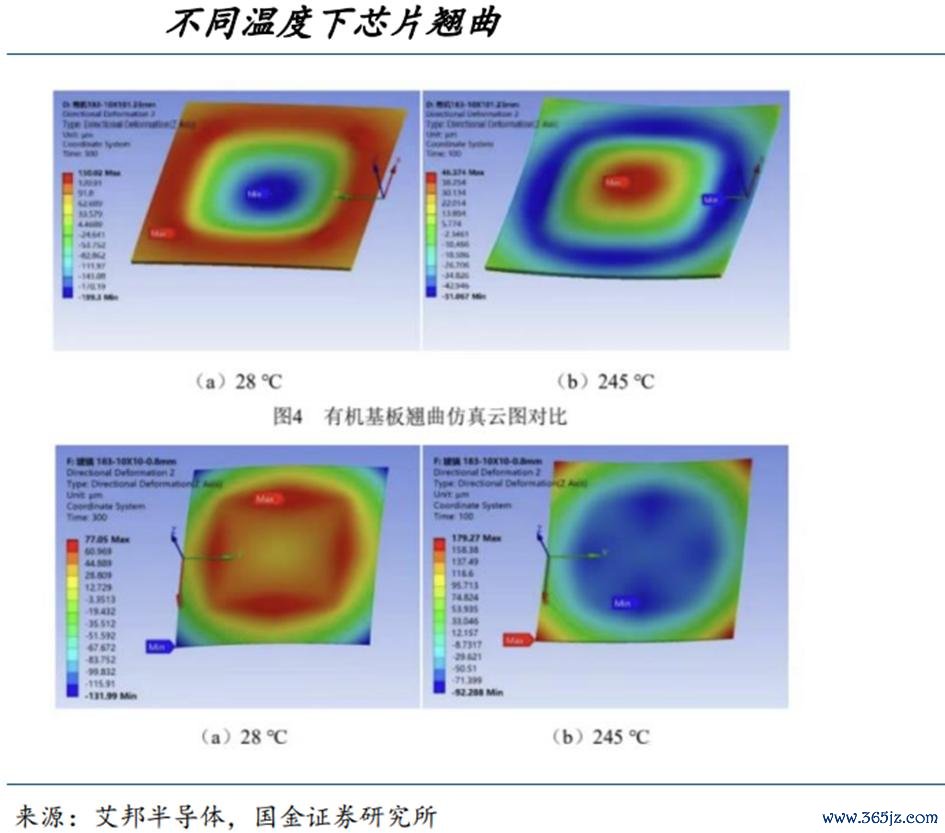

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部彭胀各异在芯片看来是庞杂的，可能会获胜导致翘曲，影响贴装精度和微凸点相接的恒久可靠性。
其次，跟着线宽线距向亚微米级鼓舞，基板名义的平整度和层间瞄准精度条件急剧晋升。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在马虎度和层间波动。当线宽线距奢华小时，这种微不雅造反整开动获胜导致良率损失。
博亚体育app官方网站
终末，正如光互联的走红，AI时间的信号速率相配进犯。AI芯片封装里面的数据通说念正在从56Gbps迈向112Gbps致使224Gbps。在如斯高的频率下，玻纤布经纬目的导致的介电常数各异，2026世界杯博亚体育(中国)官方平台会滚动为信号传播速率的不一致，导致信号完好意思性的立地劣化。
此时，复合材料体系的不均匀性，如故有可能导致系统性的故障。它不再是一个不错忽略的时间问题，而是死心了制造的领域。简而言之，即是系统复杂度的条件，进步了复合材料体系本人的容错上限。工艺和开荒自然不错再迭代，但材料体系本人的特色，决定了它无法在超高复杂度下保管一致性和可靠性。
谁梗概打破复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式意念念，玻璃基板是如何走红的？
玻璃看成封装基板，与有机复合材料有一个本色各异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相配均质化，但衔尾其外不雅集相对容易融会玻璃的特色。
玻璃不吸湿，莫得目的问题。它的身分在宏不雅和微不雅行为上是一致的，因此在温度变化、湿度变化、电场作用下的行为是高度可预测的。
在工程系统中，可预测性的价值每每被低估，因为当复杂度较低时，工艺余量不错消化不成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的风景放大。这时候，一个性质更褂讪的材料基底，会比一个峰值性能更高但行为不信赖的材料基底更有价值。

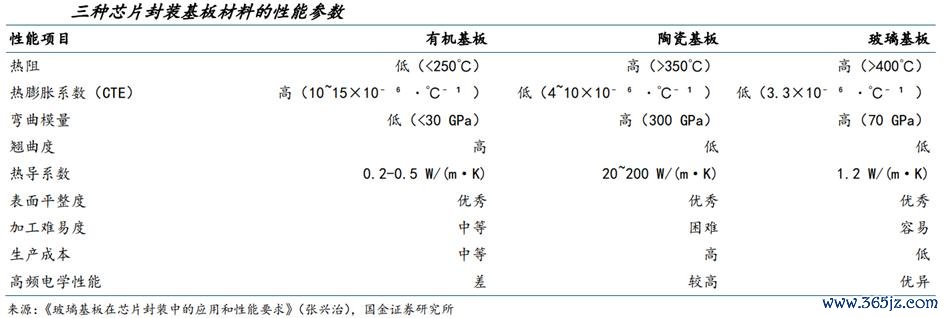

值得一提的是，玻璃基板的来源并不是性能参数的碾压。事实上，在多个维度上，新京澳门葡萄城官方网站它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的褂讪意念念更大。
这即是材料范式调遣的本色——换说念超车，重新界说竞争力。谢寰球半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂看成CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，其时是“朝上兼容”的换材料——ABF不错终了更概述的澄澈和更高的信号性能，而有机复合材料的体系框架并未发生根柢编削。而这一次从有机复合材猜想玻璃基板的调遣，是从复合材猜想均一材料的底层置换。封装基板变得相配“皎白”，皎白即是可控，是以几大巨头也十分敬重。
另外，它不仅编削封装基板的制造风景，还会重新界说整条产业链的职权结构。因为在复合材料时间，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料时间，对材料的融会和处理才是最进犯的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要措置的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报说念，台积电举办年度股东大会，其董事长魏哲家开释了以下进犯不雅点：
1.台积电正在发奋闲静整个客户的需求，但台积电在巨匠的芯片供应在改日几年皆无法闲静AI所带动的需求。
2.台积电CoPoS先进封装时间已有试点坐褥线，CoPoS正是台积电推出的新一代先进封装时间，领受玻璃或蓝坚持方形载具看成中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序鼓舞产业化，瞻望两到三年内终了无数目坐褥和鸿沟化浸透。
于是，对阛阓来说，捕捉此次机会的要害点，即是看谁能收拢最有代表性的供应链企业。无论是沃格光电照旧京东方，皆是以此逻辑走红。
三、一家“小公司”的崛起，是有时照旧势必？

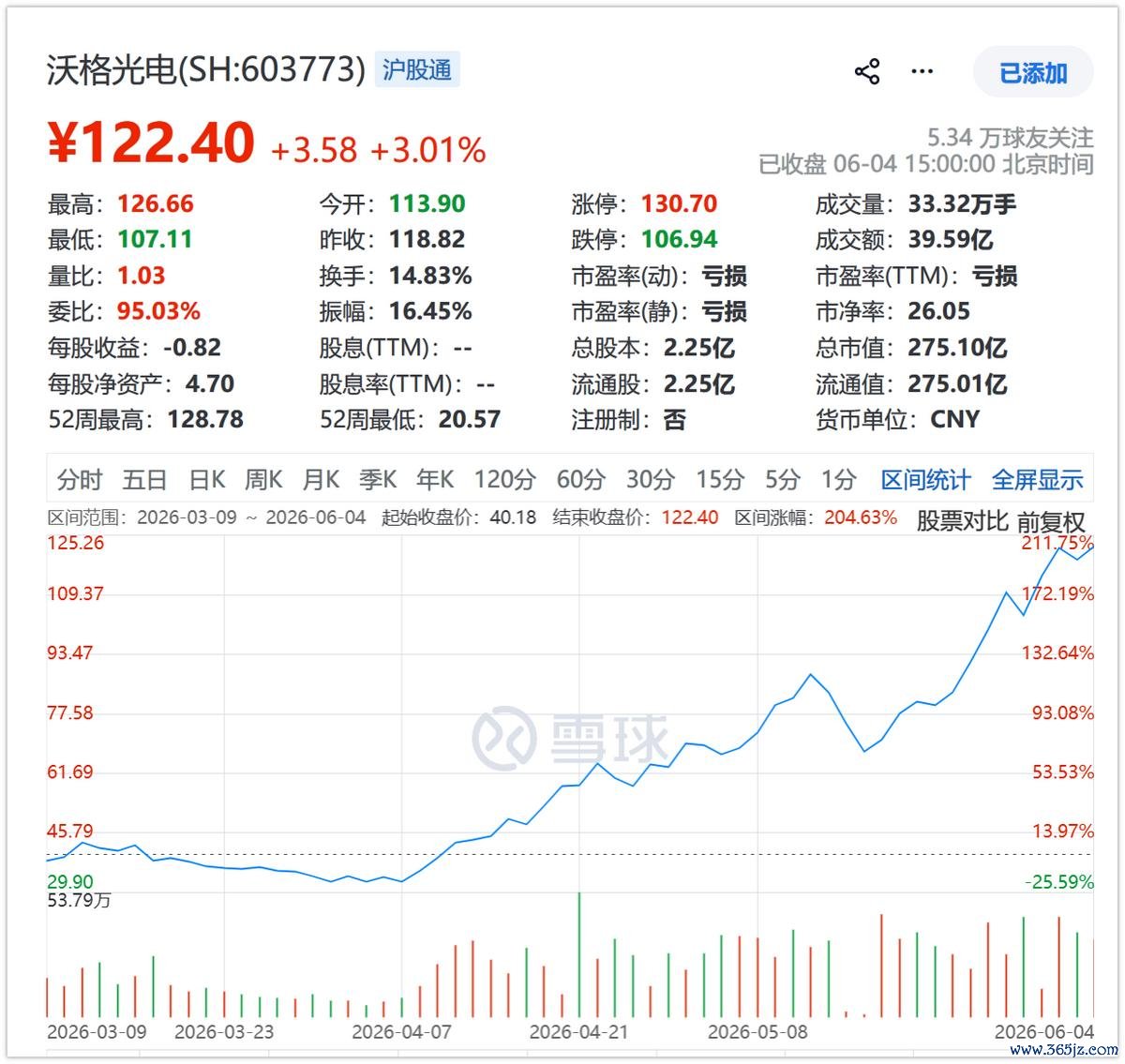

短短三个月期间，沃格光电的股价翻了两倍，体现了阛阓对玻璃基板看法的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从显现面板的玻璃精加工起步，经由十多年的积蓄，掌持了玻璃薄化、镀膜、切割和微电路图形化的全套工艺才略。其后，它沿着玻璃处理这条才略线上前蔓延，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板目的。
从显现精加工到TGV到先进封装，看起来有些尴尬其妙的转换背后，是沃格光电对玻璃这种均一材料的系统性融会，以及加职责业时间的延续跃迁。

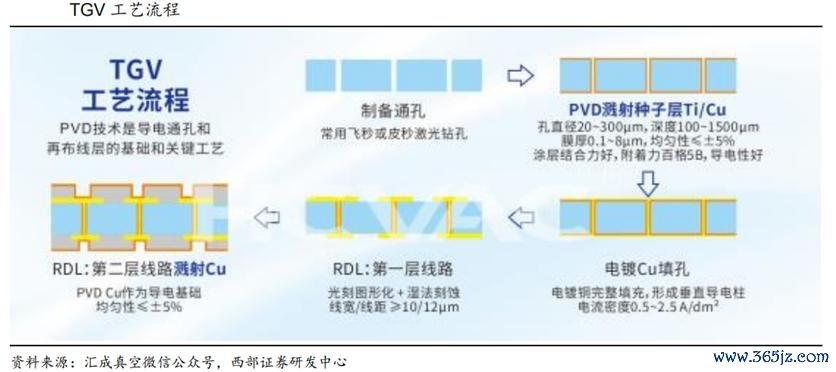

来源来看TGV，TGV的本色是在玻璃基板上制备微米级的垂纵贯孔并填充铜，终了芯片之间的电气互连。它的物理旨趣看似简约，即是打孔填铜，但工程终了极其清贫。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法获胜附着；玻璃照旧化学惰性材料，蚀刻速率难以适度。
是以，看似简约的材料和世俗的任务，其实需要对玻璃材料的力学特色、化学特色、热学特色有久了的系统帅悟，以及经由恒久试错积蓄的工艺教化。
当今，沃格光电在这方面的解析在国内处于前线。公司如故作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了连合考据阶段。
阛阓惟一较为负面的反映在于，沃格光电仍然是一家营收25亿元、净利润为负的中袖珍公司。其显现精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在过问期，尚未孝顺可不雅察到的利润。2025年，沃格光电净吃亏1.6亿元，欠债率71%，短期偿债方针偏紧。
但反过来融会，制造业的基本章程即是先过问、后产出，均一材料时间的材料决策商自然需要前期的成本过问、研发过问和产能建设。这些过问在当期体现为用度和折旧，但关于不才一个范式周期占据成心位置来说，是必要的布棋设施。
广受追捧的京东方也在作念访佛的事，京东方的逻辑是用面板产业的鸿沟上风向下蔓延进入封装，其资源体量和品牌影响力皆远超沃格光电。而沃格光电的旅途更多是从工艺和时间启程的深耕，因为它的TGV才略在中小企业中是稀缺的，其湖北通格微领有年产10万浅薄米的智能化产线，合座在国内TGV领域处于来源。
当下阛阓的疲塌与舌战，未始不是一件善事。当产业处于“谁皆在摸索”的阶段新京澳门葡萄城(股份)有限公司，大厂的资源上风和小企业的天真性各有上风。
